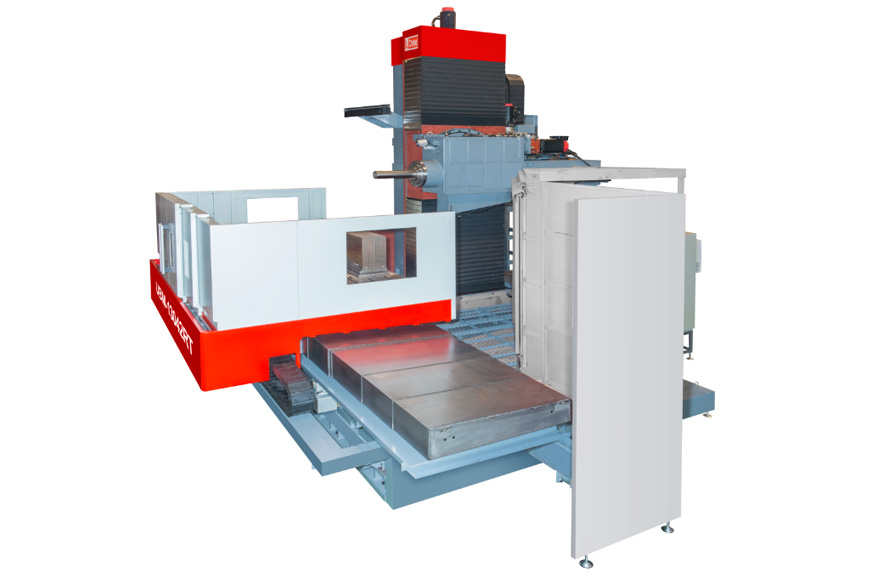

U'Chine UBM-13052RL

MODEL		BİRİM	UBM-13052RL
TABLA	Tabla Ölçüsü	mm	2200x2500 x0.001°(2500X3000X0.001°)
	T-Slotlar	mm	28x11(28x13)
	Maximum Parça Ağırlığı	kg	30000(40000)
EKSENLER	X Eksen	mm	5200
	Y Eksen	mm	2500(3000,3500)
	Z Eksen	mm	2000(2500)
	W Eksen	mm	900
Fener Mili	Çap	mm	Ø 130
	Fenermili Hızı	dev/dak	10~2000(2500)(3000)
	Konik		7/24 taper, ISO.50, BT-50
MESAFE	Spindle Merkezi ile Tabla Arası	mm	0~2500(0~3000)(0~3500)
	Spindle Burnu ile Tabla Arası	mm	-50~2850(3350){50~2950(3450)}
	Tabla Yüzeyi ile zemin arası mesafe	mm	1520
SERİ HAREKET	X/Y/Z Seri Harekertleri	m/dak	8/10/10(6/10/10)
	W Seri Harekerti	m/dak	6
	Minimum Ayar	mm/dak	0.001
	Kesme Hızı	mm/dak	1~5000
MOTOR	Fenermili Servo Motor-cont./ 30min	kW	22/26(30/37)
	Eksen Motorları X / Y / Z / W / B	kW	9/7/9/4/9
	Yağlama Motoru	kW	0,15
	Hidrolik Pompası	kW	2,25
	Soğutma Pompası	kW	1,17
	Talaş Konveyörü Motoru	kW	0,2
	Yağ Soğutma Pompası	kW	0,75
ATC	Takım Sayısı	adet	40(60)
	Takım Seçimi		Absolute
	Takım Değiştirme Hızı	San.	15
	Maks. Takım Çapı / Boyu	mm	Ø 125/ Ø 250(Without Adjacent Tool)/ Length 400
	Maks. Takım Ağırlığı	kg	25
SOĞUTMA VE YAĞLAMA	Soğutma Tankı Hacmi	L	400
	Hidrolik Tank Hacmi	L	80
	Yağlama Tankı Hacmi	L	8
GENEL	Güç	kVA	65
	Hava Basıncı	kg/cm²	6
